Guia prático: manutenção de sistemas elétricos com fusíveis e relés
Anúncios
Você sabia que pequenos componentes podem evitar desastres elétricos grandes? Fusíveis e relés protegem os circuitos. Este guia mostra como eles funcionam e técnicas para manutenção.
Muitos profissionais cometem erros simples. Ignoram a capacidade de corrente dos dispositivos. Também não fazem inspeções regulares.
Essas ações podem causar curtos-circuitos e danos a equipamentos. E até riscos de incêndio. Mas, saber fazer bem aumenta a vida útil das instalações e diminui custos com reparos.
Anúncios
Este conteúdo vai falar sobre como escolher modelos certos e testar com precisão. Você vai aprender a diagnosticar problemas e aplicar soluções que seguem as normas brasileiras. A teoria e exemplos práticos vão ajudar a usar o conhecimento de imediato.
Anúncios
Principais pontos abordados:
- Função crítica dos fusíveis e relés na segurança elétrica
- Etapas para inspeção preventiva eficaz
- Erros comuns que comprometem a proteção dos circuitos
- Técnicas de substituição segura de componentes
- Como interpretar especificações técnicas corretamente
- Ferramentas essenciais para manutenção profissional
Entendendo Fusíveis e Relés em Sistemas Elétricos
Fusíveis e relés são muito importantes em sistemas elétricos. Eles ajudam a evitar danos graves. Eles protegem contra danos em equipamentos e riscos de incêndio.
O que são fusíveis e como funcionam
Fusíveis são dispositivos que protegem contra sobrecargas. Eles cortam o circuito quando a corrente é muito alta. Um filamento metálico dentro do fusível derrete-se, criando uma barreira.
Princípio básico de proteção contra sobrecargas
Escolher o tamanho certo do fusível é muito importante. Um fusível de 15A em um circuito de 10A é seguro. Mas, um de 10A em um circuito de 15A pode desarmar prematuramente.
Tipos comuns: cartucho, NH e diazed
| Tipo | Aplicação | Capacidade |
|---|---|---|
| Cartucho | Eletrônicos | Até 32A |
| NH | Industrial | 63A-1600A |
| Diazed | Predial | 16A-63A |
Função dos relés na proteção elétrica
Relés são interruptores automáticos. Eles monitoram a eletricidade o tempo todo. “Sua capacidade de resposta em milissegundos faz deles elementos indispensáveis em sistemas críticos”, diz o manual da ABEE.
Controle automático de circuitos
Os relés modernos se conectam ao IoT. Isso permite desligamentos remotos e gravação de eventos. Essa funcionalidade melhora a proteção elétrica.
Diferenças entre relés térmicos e magnéticos
- Térmicos: Atuam por expansão de lâminas bimetálicas (resposta gradual)
- Magnéticos: Acionamento instantâneo por campo eletromagnético
- Híbridos: Combinam ambas tecnologias para proteção integral
Preparação para a Manutenção: Segurança Primeiro
Antes de começar a trabalhar em sistemas elétricos, é essencial seguir protocolos de segurança. Isso ajuda a evitar acidentes graves. É importante usar equipamentos de proteção e seguir procedimentos técnicos com cuidado.

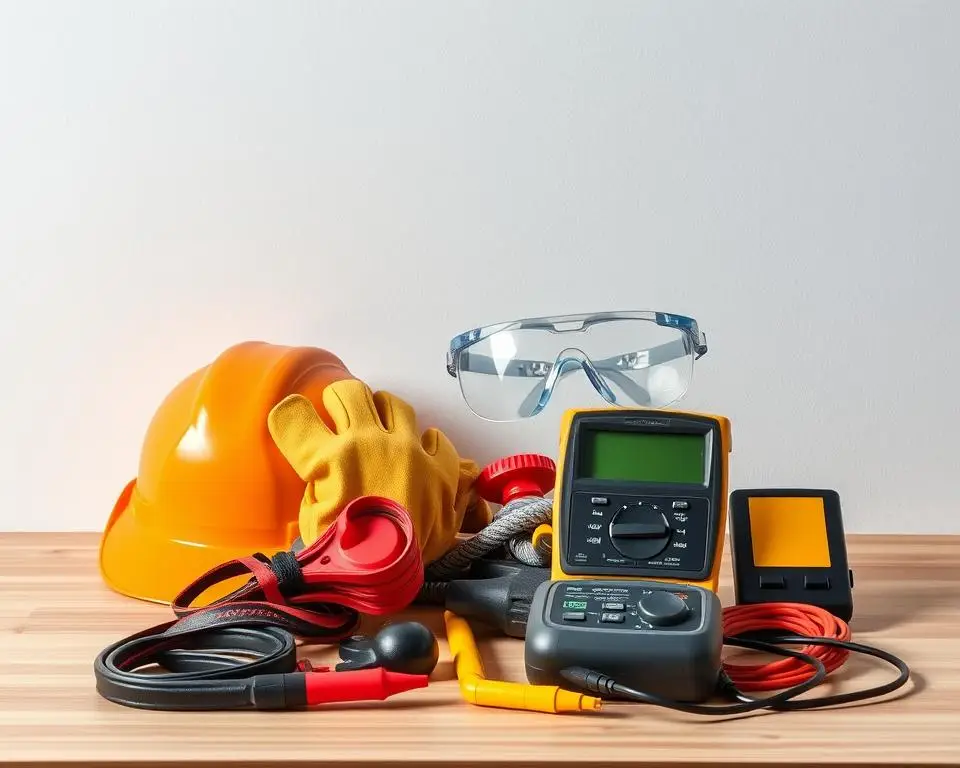

Equipamentos de proteção individual obrigatórios
Não é possível iniciar serviços de manutenção elétrica sem os EPIs certificados. A norma NR-10 diz:
- Luvas isolantes: Classe 00 (até 500V) ou superior, com teste dielétrico válido
- Óculos de proteção: Com tratamento antiembaçante e proteção lateral
- Calçados dielétricos: Solado antiderrapante e cano alto
“A utilização de EPIs adequados reduz em 89% os riscos de acidentes com eletricidade”
Procedimentos de desenergização
Desligar circuitos em serviços de manutenção elétrica exige cuidado:
Sequência correta para desligar circuitos
- Identificar todos os pontos de alimentação
- Desativar disjuntores na ordem inversa à energização
- Bloquear mecanismos com cadeado de segurança
Uso adequado de equipamentos de teste
Multímetros digitais com categoria CAT III 1000V são essenciais. Verifique sempre:
- Calibração recente (selo INMETRO visível)
- Pontas de prova intactas
- Seleção correta da escala de medição
Passo a Passo para Manutenção de Fusíveis
A manutenção de fusíveis é muito importante. Ela ajuda a manter o sistema elétrico seguro. Este guia vai ensinar a identificar e trocar fusíveis de forma correta.
Identificação de fusíveis queimados
Primeiro, é preciso saber como identificar um fusível queimado. Um fusível queimado geralmente tem:
- Filamento interno rompido ou oxidado.
- Manchas escuras no vidro ou cerâmica.
- Cheiro característico de material queimado.
Técnicas de inspeção visual e teste com multímetro
Para confirmar, use um multímetro na função de continuidade. Coloque as pontas do multímetro nos terminais do fusível. Se não houver som, o fusível não funciona mais. A análise visual ajuda a confirmar a falha.
| Método | Vantagem | Limitação |
|---|---|---|
| Inspeção visual | Rápido e sem equipamentos | Não detecta falhas internas |
| Teste com multímetro | Identifica problemas invisíveis | Exige conhecimento técnico |

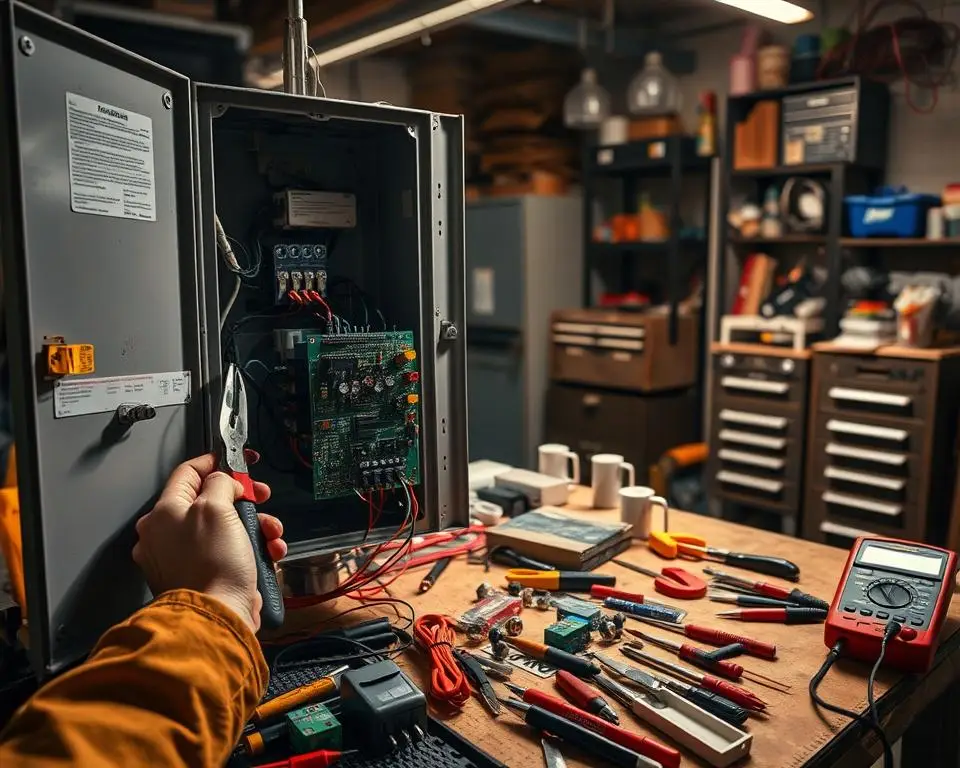

Substituição segura de fusíveis
Quando trocar fusíveis, desligue a energia do circuito primeiro. Use ferramentas isoladas. Verifique se o novo fusível é compatível com o sistema.
Seleção da amperagem correta
Nunca use um fusível com amperagem maior que o recomendado. Fusíveis muito potentes podem causar superaquecimento e incêndio. Veja a tabela abaixo para referência:
| Dispositivo | Amperagem comum | Tipo de fusível |
|---|---|---|
| Iluminação residencial | 10A | Cartucho |
| Ar-condicionado | 20A | Diazed |
| Motores industriais | 30A | NH |
Erros comuns na instalação
- Apertar excessivamente os terminais, danificando o fusível.
- Ignorar a direção de instalação em modelos polarizados.
- Utilizar objetos metálicos como substitutos temporários.
Para trocas de fusíveis e relés, use sempre peças originais. Siga as normas técnicas mais recentes. Registre as trocas para facilitar a manutenção futura.
Manutenção Preventiva de Relés
Manter os relés funcionando bem é muito importante. Isso ajuda a evitar problemas repentinos nos sistemas elétricos. Fazer a manutenção regularmente faz com que os componentes durarem mais. Também ajuda a economizar dinheiro com reparos urgentes.
Limpeza e inspeção periódica
Os relés podem acumular poeira e resíduos. Isso atrapalha o contato entre as partes metálicas. Fazer uma inspeção visual mensal ajuda a:
- Verificar se há corrosão nos terminais
- Descobrir se as molas internas estão desgastadas
- Encontrar partículas condutoras acumuladas
Remoção de poeira e oxidação nos contatos
Para tirar a poeira, use um aspirador de precisão. Se a oxidação for moderada, faça o seguinte:
- Desligue a energia do circuito
- Use um limpador de contatos com haste de microfibra
- Se a oxidação persistir, use lixa de grafite 600+ para limpar
Teste funcional de relés
Os testes regulares verificam se os relés estão funcionando bem. Usar multímetros digitais e simuladores de carga é essencial.
Procedimento de acionamento manual controlado
Para fazer o teste de maneira segura, siga esses passos:
- Isolamento do relé do sistema principal
- Aplicar 80% da tensão nominal para o teste inicial
- Usar estetoscópio industrial para verificar o ruído operacional
Verificação de tempos de resposta
Para medir os tempos de resposta, use um cronômetro digital. Se os valores estiverem fora do esperado, isso indica desgaste:
- Relés térmicos: 2-10 segundos
- Relés eletromecânicos: 50-150 milissegundos
- Relés de estado sólido: abaixo de 20 milissegundos
A manutenção preventiva em sistemas elétricos exige anotações detalhadas. Use planilhas ou softwares para acompanhar o desempenho dos componentes.
Diagnóstico de Problemas Comuns
Para encontrar falhas em componentes elétricos, é preciso olhar bem. Este guia mostra sinais de fusíveis e relés quebrados. Eles ajudam a entender os problemas mais comuns em reparos em sistemas elétricos.
Sintomas de fusíveis defeituosos
Fusíveis quebrados mostram sinais claros. Eles podem fazer o circuito não funcionar bem. Veja os principais sinais:
Quedas de tensão intermitentes
• Luzes piscando sem motivo aparente
• Equipamentos desligando aleatoriamente
• Medição de voltagem instável com multímetro
Superaquecimento anormal
• Cheiro de plástico queimado próximo ao disjuntor
• Pontos de oxidação no corpo do fusível
• Temperatura acima de 60°C ao toque (utilize termômetro infravermelho)
Falhas frequentes em relés
Relés que não funcionam bem têm sinais específicos. Dois problemas são comuns:
Colagem de contatos elétricos
• Acionamento contínuo de cargas sem comando
• Teste de continuidade positivo mesmo desenergizado
• Sons de clique ausentes durante operação
Desgaste do componente eletromecânico
• Tempo de resposta acima de 150ms (verifique com cronômetro digital)
• Vibrações excessivas durante o chaveamento
• Resistência de bobina superior a 10% do valor nominal
“A análise combinada de sintomas visíveis e medições precisas reduz em 68% o tempo de diagnóstico segundo estudos do Instituto Brasileiro de Eletricidade Predial.”
Para fazer reparos em sistemas elétricos bem, anote:
1. Condições ambientais na hora da falha
2. Histórico de manutenções anteriores
3. Modelos dos componentes envolvidos
Manutenção de Sistemas Elétricos: Fusíveis e Relés
Gerir sistemas elétricos bem exige saber muito e organizar bem. Planejar e documentar com cuidado faz a diferença. Isso transforma problemas em prevenção, diminuindo riscos e custos.
Cronograma ideal para revisões
A frequência das inspeções varia conforme o local e a carga elétrica. Instalações industriais precisam de mais verificação que casas. Um plano que mistura inspeções trimestrais e semestrais é ideal para segurança e conveniência.
Inspeções trimestrais vs semestrais
| Critério | Trimestral | Semestral |
|---|---|---|
| Indicado para | Ambientes industriais ou com alta demanda energética | Instalações residenciais ou comerciais leves |
| Componentes verificados | Fusíveis, relés, conexões e sobrecargas | Estado geral e funcionamento básico |
| Vantagem principal | Detecção precoce de desgastes | Redução de custos operacionais |
“A manutenção preditiva evita até 70% das falhas críticas em sistemas elétricos, segundo padrões internacionais de engenharia.”
Registro técnico de intervenções
Registrar cada ação de substituição de componentes elétricos é essencial. Um histórico detalhado ajuda a identificar padrões e otimizar revisões.
Modelo de planilha para histórico de manutenção
| Data | Componente | Ação realizada | Próxima revisão |
|---|---|---|---|
| 15/03/2024 | Fusível 25A | Substituição preventiva | 15/06/2024 |
| 22/04/2024 | Relé de sobrecarga | Limpeza de contatos | 22/10/2024 |
Use softwares de gestão ou planilhas personalizadas para alertas automáticos. Adicione campos para tensão medida e observações técnicas. Isso cria um banco de dados útil para análises futuras.
Quando Chamar um Eletricista Especializado
Algumas coisas elétricas você pode fazer sozinho. Mas, há situações que precisam de conhecimento técnico avançado. Ignorar isso pode ser perigoso e até causar incêndios.
Sinais que exigem atenção profissional
Queimas recorrentes de componentes
Se os fusíveis ou disjuntores queimarem muito, isso é um sinal de alerta. Pode ser por sobrecarga não identificada ou por problemas escondidos. Trocar essas peças sem saber o porquê não resolve o problema.
Complexidade do quadro de distribuição
Instalações com muitos circuitos ou sistemas de backup precisam de um eletricista especializado. Eles têm as ferramentas certas e conhecem as normas, como a NBR 5410.
Se você sentir cheiro de queimado sem ver nada queimado, isso é um sinal de alerta. Isso pode ser de fiação queimada nas paredes. Nesse caso, é preciso fazer testes de isolamento e ver toda a instalação.
Profissionais certificados sabem evitar erros comuns. Eles não fazem conexões mal feitas, não usam materiais errados e conhecem as regras de aterramento. Segundo o CREA, 37% dos acidentes elétricos em casa são por reparos feitos mal.
Garantindo Segurança e Eficiência em Sistemas Elétricos
A manutenção de fusíveis e relés é muito importante. Ela ajuda a evitar riscos e fazer os sistemas funcionarem bem. Este guia mostrou práticas essenciais, como identificar defeitos e fazer testes.
É crucial seguir regras de segurança e registrar as ações. Isso mantém as instalações seguras por muito tempo.
Substituir fusíveis queimados ou limpar relés deve seguir normas técnicas. Em casos difíceis, como falhas repetidas, é essencial contar com uma equipe técnica qualificada. Eles fazem um diagnóstico preciso e evitam danos na rede elétrica.
Fazer revisões preventivas ajuda a economizar e prolonga a vida dos equipamentos. A combinação de conhecimento prático e suporte especializado garante sistemas eficientes e seguros. Isso atende às necessidades de casas e empresas no Brasil.
