Como ler diagrama elétrico automotivo: símbolos, cores dos fios e códigos do esquema

Abrir um esquema elétrico pela primeira vez assusta: são dezenas de linhas, letras, números e símbolos que parecem não fazer sentido. Mas a maioria dos diagramas automotivos segue a mesma lógica. Quem aprende a ler os símbolos, a numeração dos bornes, o código das cores e a indicação de conector e pino acha muito mais fácil seguir um circuito, da bateria até a massa.

Este guia explica cada parte do esquema com base em manuais de montadoras, na tabela de bornes da Bosch e em fabricantes de cabos. No fim, você encontra aplicativos para consultar diagramas no celular.

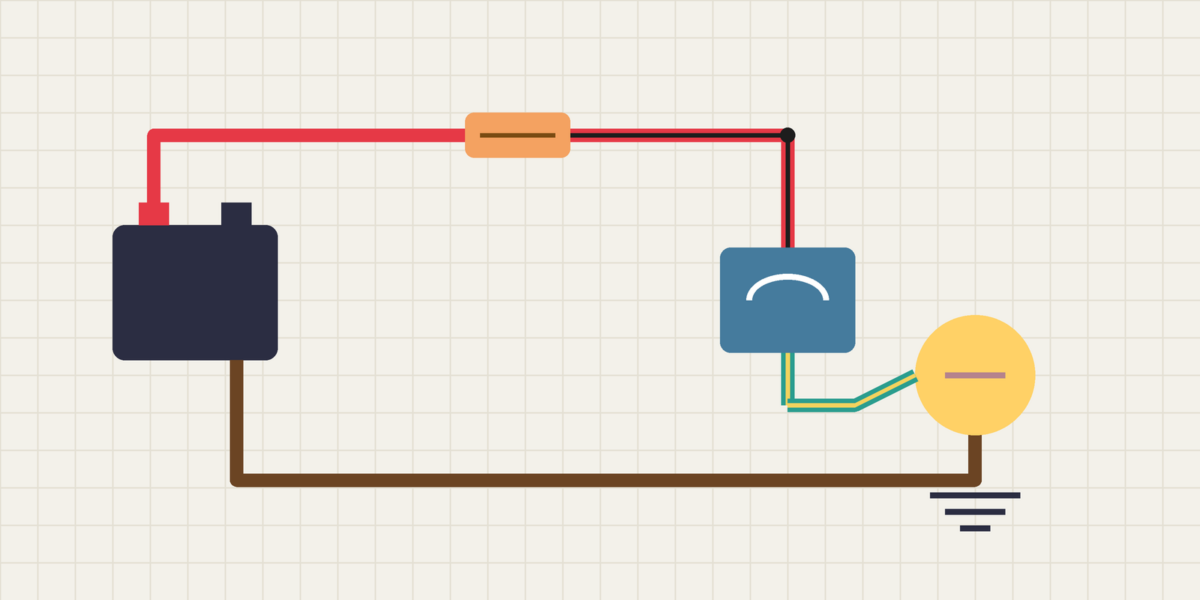

A regra de ouro: do positivo da bateria até o ponto de massa

O manual de diagramas da Toyota explica que cada circuito é desenhado desde o ponto onde recebe energia da bateria até cada ponto de massa, com todas as chaves desenhadas na posição desligada. Por isso, a leitura sempre começa no fusível que alimenta o circuito e termina na massa.

O próprio manual recomenda, antes de procurar o defeito, entender como o circuito funciona, de onde vem a energia e onde estão os pontos de massa. Sem massa, a corrente não circula. Não é à toa que a GM, no seu manual, manda inspecionar e apertar os pontos de massa durante o reparo.

Os símbolos mais comuns

Cada montadora tem o seu desenho, mas os símbolos básicos se repetem. Pelo glossário do manual Toyota:

• Bateria: guarda energia química e fornece corrente contínua.
• Fusível: fita fina de metal que queima com corrente demais e protege o circuito.
• Elo fusível: fio mais grosso que queima em sobrecarga nos circuitos de corrente alta.
• Massa: ponto onde o fio se prende à carroceria e fecha o circuito.
• Motor: geralmente um círculo com a letra M.
• Lâmpada: com um ou dois filamentos.
• Interruptor: normalmente aberto ou normalmente fechado.
• Relé: um interruptor acionado por eletricidade.
• Diodo: deixa a corrente passar num sentido só.
• Resistor: fixo ou variável, como um potenciômetro.
• Sensor: como o termistor, que muda a resistência com a temperatura.

Um detalhe que confunde muita gente: fios que se cruzam sem um ponto preto não estão ligados. Quando há um ponto preto no cruzamento, é uma emenda.

Os números dos bornes (DIN 72552)

Em carros de projeto europeu, muitos terminais seguem a numeração da norma DIN 72552. Pela tabela da Bosch, os mais usados são:

• 30: positivo direto da bateria, sempre com tensão.
• 15: positivo que passa pela chave de ignição.
• 31: retorno ao negativo da bateria ou à massa.
• 50: comando do motor de partida.
• 56, 56a e 56b: faróis, farol alto e farol baixo.
• 58: lanternas, luz da placa e iluminação do painel.
• 61: luz-espia de carga do alternador.
• 49 e 49a: relé do pisca, entrada e saída.
• L e R: setas da esquerda e da direita.
• 85 e 86: bobina do relé.

Assim, seguir um circuito em DIN é ir do 30, ou do 15 se o circuito passa pela chave, até o 31.

E o relé de 5 pinos?

No relé auxiliar comum de 5 pinos, vendido em qualquer loja de autopeças, a ligação usada na oficina é: 85 e 86 na bobina, 30 como comum, 87 como contato normalmente aberto e 87a como contato normalmente fechado. Com a bobina desligada, o 30 fica ligado ao 87a. Quando a bobina recebe energia, o 30 passa para o 87. Confira sempre o desenho impresso no próprio relé, porque alguns modelos têm diodo ou resistor na bobina e aí a polaridade importa.

Como ler conector, pino e emenda

Os esquemas identificam cada conector e cada pino, mas o formato muda de marca para marca:

• Estilo GM: nos documentos da GM, conectores aparecem como C200 ou C212, emendas como S227 e há uma tabela com a localização dos pontos de massa. C200 pino 3 é a via 3 do conector C200.
• Estilo Land Rover: C0292-1 quer dizer conector 292, pino 1.
• Estilo Toyota: o número ao lado do conector é o número do pino, e a numeração é diferente no conector macho e no fêmea. Emendas e massas têm código de local, como E para o cofre do motor e I para o painel.

Antes de medir, lembre do aviso do manual Toyota: a numeração dos pinos é diferente no conector macho e no fêmea. Confira na legenda qual das duas metades o desenho mostra.

Cores dos fios e o que significa a faixa

A regra da faixa

Quando o fio tem duas cores, a primeira é a cor do fio e a segunda é a cor da faixa. Essa regra aparece nos manuais da GM, da Toyota e da Land Rover. No documento da GM, 0.5 G/R é um fio de 0,5 mm² verde com faixa vermelha. Na Toyota, em um código como L-Y, o L indica o azul do fio e a segunda letra indica a cor da faixa.

As abreviações mudam de tabela para tabela

Pela tabela de um fabricante de cabos que compara a notação alemã com a da norma IEC 60757:

• Preto: sw (alemão), BK (IEC).
• Marrom: br, BN.
• Vermelho: rt, RD.
• Laranja: or, OG.
• Amarelo: ge, YE.
• Verde: gn, GN.
• Azul: bl, BU.
• Violeta: vi, VT.
• Cinza: gr, GY.
• Branco: ws, WH.
• Rosa: rs, PK.

Repare na armadilha: BL é azul na tabela alemã, mas na IEC o azul é BU e o preto é BK. E cada montadora pode ter a própria tabela. A Toyota usa L para azul e B para preto; a Land Rover usa N para marrom e U para azul. Por isso, siga sempre a legenda de cores do próprio esquema.

A bitola do fio

O esquema pode trazer a bitola em mm² ou em AWG, e isso não depende só da origem do carro: a própria GM escreve 0.5 G/R, em mm². Os dois jeitos:

• Em mm²: o padrão europeu, usado no cabo automotivo FLRY, com seções comuns de 0,35, 0,5, 0,75, 1,0, 1,5 e 2,5 mm². A Land Rover, por exemplo, escreve SR,0.35 para um fio cinza com faixa vermelha de 0,35 mm².
• Em AWG: a medida usada no fio automotivo americano pela norma SAE J1128. Pela tabela de equivalência da GM, 0,5 mm² corresponde a cerca de 20 AWG e 5 mm² a cerca de 10 AWG. Ou seja, no AWG o número maior indica o fio mais fino.

Nunca troque um fio por outro mais fino do que o original. A GM lembra que a bitola depende da corrente, do comprimento do fio e da queda de tensão permitida.

Exemplo prático: o circuito do pisca

Para juntar tudo, veja como seguir o circuito das setas em um esquema:

• Comece pelo fusível. Na tabela de fusíveis da GM, por exemplo, o fusível F-17, de 10 A, com a etiqueta TURN S/LAMP, alimenta o pisca e a chave de seta. Anote o número do fusível e a corrente.
• Siga até o relé do pisca. Em outros esquemas, no padrão DIN, a entrada do relé do pisca é o borne 49 e a saída é o 49a.
• Passe pela chave de seta. Dela saem os fios para as lâmpadas da esquerda (L) e da direita (R). Use a cor e a faixa de cada fio para achá-lo no chicote.
• Chegue às lâmpadas e à massa. Confira no esquema o ponto de massa de cada lâmpada e procure esse ponto no carro.

O fusível da GM e os bornes DIN são exemplos de documentos diferentes, usados aqui só para mostrar o caminho. Se uma seta não acende, é ao longo dele que você mede: fusível, relé, chave, conector, lâmpada e massa.

Como medir com segurança

Ler o esquema é metade do diagnóstico. A outra metade é medir do jeito certo:

• Continuidade e resistência só sem energia. A Fluke orienta medir continuidade com o circuito desenergizado e o componente isolado. O manual Toyota manda desligar o terminal da bateria antes.
• Tensão com o circuito ligado. Crie a condição de funcionamento, como a ignição ligada, ponha a ponta negativa numa boa massa e a positiva no terminal.
• Use multímetro de alta impedância. O manual Toyota recomenda no mínimo 10 kΩ/V.
• Puxe o conector pelo corpo, nunca pelo chicote.

Onde aprender mais

Cursos técnicos de manutenção automotiva ensinam leitura de diagramas. No IFCE, por exemplo, a disciplina de Eletroeletrônica Automotiva tem entre os objetivos ler e interpretar diagramas e usar instrumentos com segurança, cobrindo fusíveis, relés, chicotes e multímetro automotivo.

Aplicativos para consultar diagramas

Estes aplicativos reúnem diagramas e informações elétricas de vários carros e são bem avaliados na Google Play. Antes de depender de um deles, procure o seu carro pela marca, pelo modelo e pelo ano e veja se o esquema que você precisa está lá. Saiba também onde cada um deixa a desejar:

• Anúncios: os três são gratuitos e mostram anúncios.
• Idioma: o Car Electrical Wiring Diagram tem nome em inglês, e os dois da Works Apps têm nome em espanhol. Confira se o idioma do conteúdo serve para você.
• Não são oficiais: nenhum deles é das montadoras. Use como apoio e confira sempre com o manual de serviço do veículo.

Perguntas frequentes

O que significa 30, 15 e 31 no esquema?

Na numeração DIN 72552, 30 é o positivo direto da bateria, 15 é o positivo que passa pela chave de ignição e 31 é a massa.

Como saber a cor de um fio com duas letras?

A primeira cor é a do fio e a segunda é a da faixa. Por exemplo, G/R é verde com faixa vermelha. Confira a legenda do esquema, porque as letras mudam de marca para marca.

Fios cruzados no desenho estão ligados?

Só quando há um ponto preto no cruzamento, que indica emenda. Sem o ponto, os fios apenas passam um sobre o outro.

O que quer dizer C200 pino 3?

No padrão da GM, é a via número 3 do conector C200. Outras marcas usam outros formatos, como C0292-1 na Land Rover.

Posso medir continuidade com a bateria ligada?

Não. Continuidade e resistência devem ser medidas com o circuito sem energia, de preferência com o terminal da bateria desligado.

Informações conferidas nas fontes citadas em 08/10/2026. Dados dos aplicativos tirados da Google Play Brasil na mesma data. Os padrões variam por montadora e por ano: siga sempre o manual de serviço do seu veículo. Este site é independente e não tem ligação com montadoras, desenvolvedores ou com as marcas e instituições citadas, como Bosch, Fluke e IFCE.
