Os 10 diagramas, um por um

1. Só aquecimento, 2 fios (R e W)

Para que serve: fornalhas (furnaces) e caldeiras (boilers) antigas costumam ter só dois fios. O termostato fecha o R com o W e o aquecimento liga.

Anúncios

Fios: R e W, do termostato até a fornalha ou a caldeira.

  1. Desligue a energia da fornalha (na chave ou no disjuntor).
  2. Tire uma foto da ligação antiga e marque cada fio com a letra dele.
  3. R no R (alimentação de 24 V) e W no W (chamada de aquecimento).
  4. A maioria dos termostatos inteligentes precisa de fio C: veja as opções mais abaixo.

Cuidado: se os dois fios forem grossos e emendados com conectores de torção (wire nuts), pode ser um termostato de linha de 120/240 V. Nesse caso, vá para o diagrama 10.

Anúncios

2. Aquecimento com ventilador, 3 fios (R, W e G)

Para que serve: acrescenta o fio G, que permite ligar só o ventilador (blower) com a opção FAN ON.

Fios: R, W e G, do termostato até a placa da fornalha.

  1. Desligue a energia na fornalha.
  2. R no R, W no W e G no G, na placa de controle.
  3. Configure o termostato como “convencional” e “gás/óleo” (ou elétrico).
  4. Teste: HEAT ligado e depois só FAN ON.

Cuidado: na fornalha a gás, a própria placa liga o ventilador durante o aquecimento. No aquecimento elétrico, o termostato pode precisar chamar o ventilador (ajuste “elétrico”).

Termostato inteligente na parede com fios coloridos R, G, Y e C e o PDF com 10 diagramas

3. Aquecimento e ar-condicionado, 4 fios (sem C)

Para que serve: o sistema clássico dos EUA: fornalha dentro de casa e condensadora do ar (AC condenser) do lado de fora. Y chama o resfriamento, G chama o ventilador e W chama o aquecimento.

Fios: R, W, Y e G do termostato até a placa; Y e C da placa até a unidade externa.

  1. Desligue a energia na fornalha e também na chave externa (outdoor disconnect).
  2. R, W, Y e G do termostato nas mesmas letras da placa.
  3. Unidade externa: dois fios saem da placa, Y e C, e vão para a bobina do contator.
  4. Sem C, o termostato funciona com pilhas ou “roubando” energia do sistema (power stealing).

Cuidado: um termostato inteligente sem C pode reiniciar sozinho ou fazer o contator do ar trepidar (chatter). A solução é acrescentar um fio C.

4. Aquecimento e ar com fio C (5 fios)

Para que serve: a melhor instalação para um termostato inteligente: o fio C dá a ele 24 V constantes.

Fios: R, C, W, Y e G do termostato até a placa; C e Y da placa até a unidade externa.

  1. Desligue a energia. Confira na etiqueta da placa: R e C saem do transformador de 24 V.
  2. Ligue os 5 fios letra com letra.
  3. A unidade externa recebe Y e C da placa.
  4. Ligue a energia e faça a configuração do termostato: aquecimento, resfriamento e ventilador.

Cuidado: nunca deixe o R encostar no C com a energia ligada. Isso queima o fusível de 3 A da placa da fornalha.

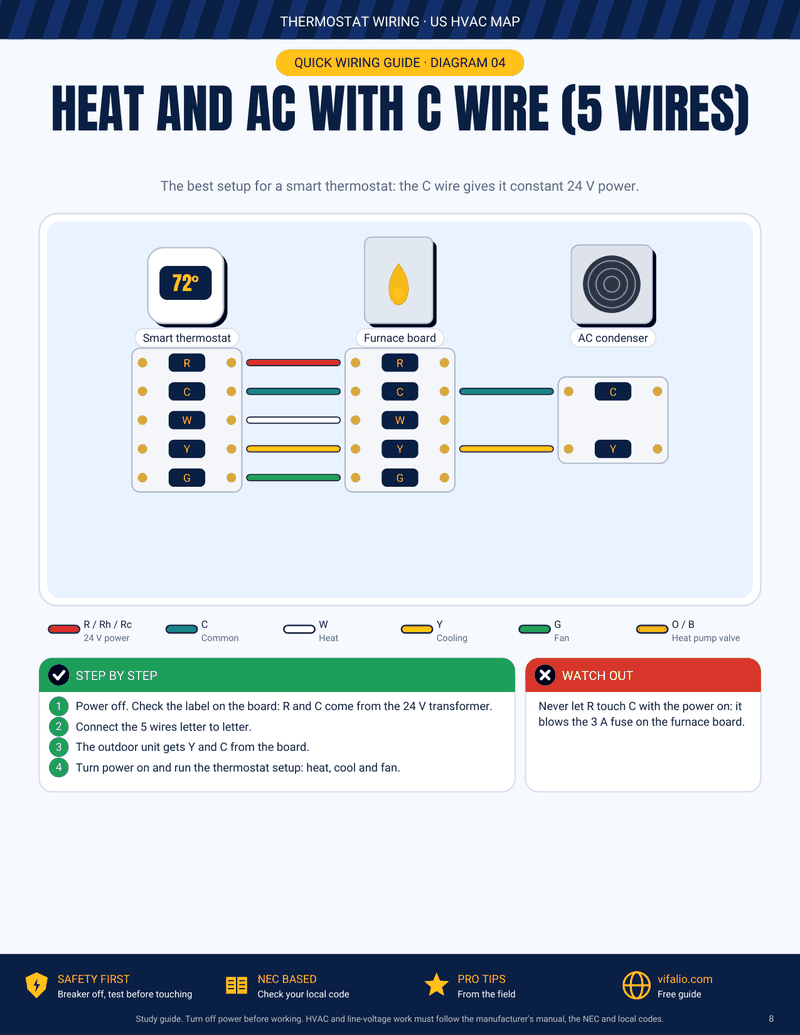

Diagrama de ligação de termostato inteligente com fio C: os fios R, C, W, Y e G ligados letra com letra na placa da fornalha, e os fios C e Y seguindo para a condensadora externa
Amostra do PDF: diagrama 4 (aquecimento e ar com fio C).

5. Aquecimento e resfriamento separados (Rh e Rc)

Para que serve: dois sistemas com dois transformadores, como uma caldeira para o calor e uma unidade de ar (air handler) para o frio. Aqui o jumper entre Rh e Rc sai.

Fios: Rh e W até a caldeira; Rc, Y, G e C até a unidade de ar.

  1. Descubra qual fio vermelho vem da caldeira (Rh) e qual vem da unidade de ar (Rc).
  2. Tire o jumper entre Rh e Rc no termostato.
  3. Caldeira: Rh e W. Unidade de ar: Rc, Y, G e C.
  4. O C precisa vir do mesmo transformador do Rc.

Cuidado: deixar o jumper com dois transformadores liga um no outro e pode queimar um transformador.

6. Bomba de calor (R, C, Y, G e O/B)

Para que serve: a bomba de calor (heat pump) faz calor e frio com o mesmo compressor. O fio O (ou B) movimenta a válvula inversora (reversing valve).

Fios: R, C, Y, G e O do termostato até a unidade de ar; C, Y e O até a bomba de calor.

  1. Configure o termostato como “bomba de calor” (heat pump).
  2. O Y liga o compressor tanto no aquecimento quanto no resfriamento.
  3. O O energiza a válvula inversora no resfriamento (na maioria das marcas). O B energiza no aquecimento (em algumas marcas, como Rheem/Ruud).
  4. Se sai ar quente quando você pede frio, troque O por B nas configurações.

Cuidado: na bomba de calor básica não existe W: o calor vem do Y mais a válvula inversora.

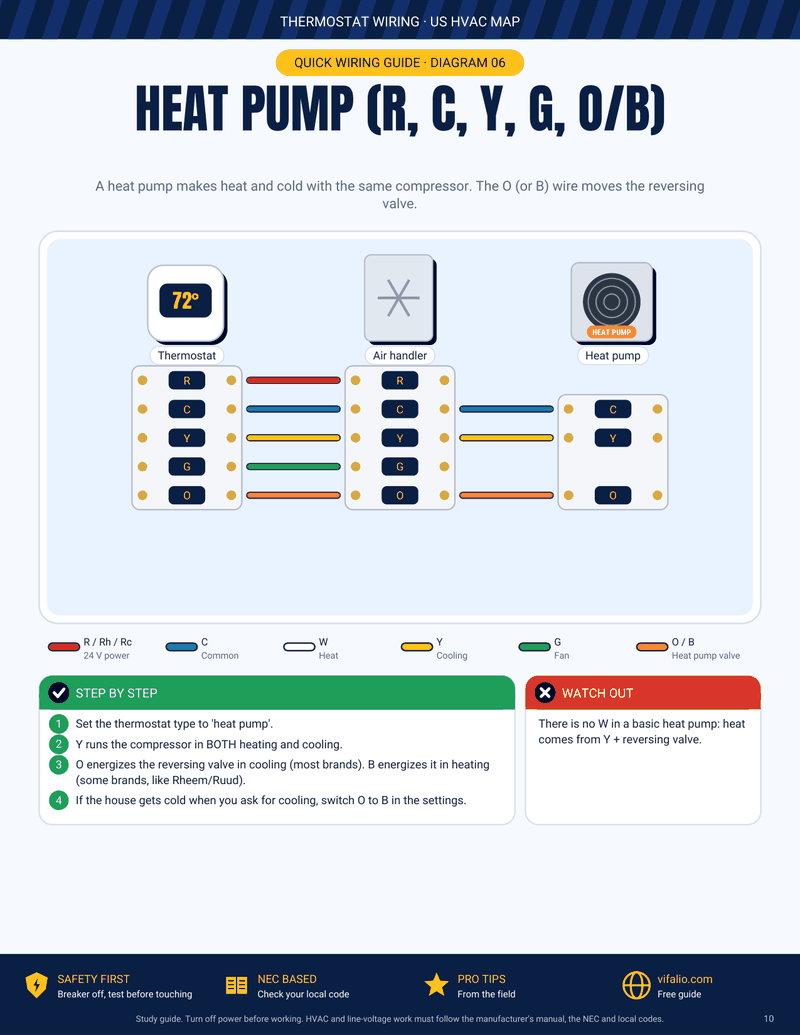

Diagrama de ligação de termostato em bomba de calor: os fios R, C, Y, G e O ligados na unidade de ar, e os fios C, Y e O seguindo para a bomba de calor externa
Amostra do PDF: diagrama 6 (bomba de calor).

7. Bomba de calor com aquecimento auxiliar e de emergência

Para que serve: resistências elétricas (heat strips) ajudam a bomba de calor quando faz muito frio (AUX) ou substituem a bomba se ela falhar (EMERGENCY).

Fios: R, C, Y, G, O, W2 e E do termostato até a unidade de ar com resistências; C, Y e O até a bomba de calor.

  1. O W2/AUX vai no terminal das resistências (geralmente W2 ou W1 na unidade de ar).
  2. O E (emergência) costuma ir no mesmo terminal do W2: um fio só ou um jumper no termostato.
  3. Configure “bomba de calor com aquecimento auxiliar” (heat pump with aux heat) no termostato.
  4. Teste o resfriamento, o aquecimento e depois o aquecimento de emergência.

Cuidado: se o AUX fica ligado o tempo todo, pode estar faltando gás refrigerante na bomba ou o ajuste do sensor externo está errado.

8. Aquecimento de 2 estágios, resfriamento de 1 estágio

Para que serve: fornalhas de 2 estágios trabalham na chama baixa quase sempre (W1) e passam para a chama alta (W2) nos dias frios.

Fios: R, C, W1, W2, Y e G do termostato até a fornalha; C e Y até a condensadora.

  1. W1 = primeiro estágio (chama baixa). W2 = segundo estágio (chama alta).
  2. Confira a fornalha: algumas têm uma chave de configuração (dip switch) que deixa a placa decidir o estágio com um fio W só.
  3. Configure “2 estágios de aquecimento” no termostato.
  4. A unidade externa é ligada como sempre (Y e C).

Cuidado: usar o W2 com a fornalha em “estágio automático” (auto stage) faz os dois ajustes brigarem. Leia o manual da fornalha.

9. Resfriamento de 2 estágios (Y1 e Y2)

Para que serve: o ar de 2 estágios trabalha na capacidade baixa (Y1) quase sempre e na capacidade total (Y2) nos dias quentes.

Fios: R, C, W, Y1, Y2 e G do termostato até a placa; C, Y1 e Y2 até a condensadora de 2 estágios.

  1. O cabo da unidade externa precisa de 3 condutores: C, Y1 e Y2.
  2. Y1 e Y2 também vão na placa da fornalha, para o ventilador mudar de velocidade.
  3. Configure “2 estágios de resfriamento” no termostato.
  4. Teste o frio na capacidade baixa e na alta.

Cuidado: muitos cabos externos antigos têm só 2 fios. Uma unidade de 2 estágios precisa de um cabo novo de 3 fios.

10. Termostato de linha para aquecedor de rodapé (240 V)

Para que serve: aquecedores elétricos de rodapé (baseboard heaters) usam termostato de 120 ou 240 V, não de 24 V. É uma ligação totalmente diferente e perigosa.

Fios: L1 e L2 vindos do disjuntor bipolar (no diagrama, de 20 A); T1 e T2 até o aquecedor.

  1. Desligue o disjuntor bipolar e TESTE se a energia foi cortada: 240 V pode matar.
  2. Os fios de LINHA (LINE, que vêm do painel) vão em L1 e L2.
  3. Os fios de CARGA (LOAD, que vão para o aquecedor) vão em T1 e T2.
  4. Use um termostato com a amperagem e a tensão do aquecedor (em geral, bipolar, que corta as duas fases).

Cuidado: nunca instale um termostato inteligente de 24 V num circuito de rodapé de 240 V. Ele queima na hora.

Sem fio C? O termostato inteligente pode falhar

O fio C (comum) fecha o circuito de 24 V com o R e mantém o termostato inteligente sempre alimentado. Sem ele, o aparelho tenta se virar com pilhas ou roubando energia dos outros fios (power stealing). Os sintomas mais comuns são o termostato reiniciando sozinho e o contator do ar trepidando (chatter). O guia traz 4 saídas:

  1. Use um fio sobrando: olhe atrás do termostato e na fornalha. Muitas vezes há um fio sem uso no cabo (geralmente azul). Ligue esse fio no C, nas duas pontas.
  2. Passe um cabo novo: um cabo de termostato 18/5 ou 18/8. É a melhor opção a longo prazo.
  3. Adaptador de fio C: um kit extensor de energia (power extender kit) instalado na fornalha cria o C usando os 4 fios que já existem.
  4. Transformador de tomada de 24 V: algumas marcas vendem um transformador de parede que alimenta o termostato diretamente.

Evite usar o fio G como C: o ventilador deixa de ligar sozinho.

Os problemas mais comuns depois da troca

  • Tela do termostato apagada: falta de 24 V. Pode ser o fusível de 3 A da placa queimado, a chave da porta da fornalha aberta ou o R ou o C frouxo.
  • Ar sopra quente quando você pede frio (bomba de calor): O e B configurados errado. Troque o ajuste da válvula inversora.
  • Termostato reinicia ou o contator trepida: falta de fio C e termostato roubando energia. Acrescente o fio C.
  • Ventilador não desliga: ventilador configurado em ON, ou G e R em curto na placa.
  • Aquecimento não liga: W sem ligar, tipo de sistema configurado errado ou problema no sensor de chama ou no acendedor da fornalha.
  • Fusível da placa queima de novo: curto entre R e C, quase sempre um fio descascado na unidade externa.

Teste rápido e certificado de estudo

Responda 5 perguntas sobre os diagramas. Acertando 4 ou mais, você digita seu nome e baixa um certificado de estudo em PDF, na hora e de graça.

Segurança em primeiro lugar
O fio do termostato é de 24 V, mas dentro da fornalha, da unidade de ar e da condensadora há alta tensão, e o termostato de rodapé trabalha direto em 120/240 V, que pode matar. Desligue a energia do equipamento e a chave externa antes de abrir qualquer coisa. Siga o manual do fabricante, o NEC (National Electrical Code) e o código local. Quando a sua cidade ou o seu estado exigir, ou se tiver qualquer dúvida, chame um técnico de HVAC licenciado. Este guia é material de estudo e não substitui curso, licença nem um profissional.

Perguntas frequentes

O PDF é pago?

Não. O download é grátis e não pede cadastro.

Em que idioma está o material?

Em inglês e em espanhol, no padrão das casas dos EUA.

Meu termostato inteligente funciona sem fio C?

Às vezes funciona com pilhas ou roubando energia, mas pode reiniciar ou fazer o contator do ar trepidar. O guia recomenda acrescentar o fio C, com uma das 4 opções acima.

Posso usar o fio G como C?

O guia diz para evitar: o ventilador deixa de ligar sozinho.

Posso ligar um termostato inteligente no aquecedor de rodapé?

Não, se ele for de 24 V. O aquecedor de rodapé trabalha em 120 ou 240 V e precisa de um termostato de linha com a amperagem e a tensão dele. Um termostato de 24 V queima na hora.

Este guia dá certificado ou licença?

Não. O certificado do teste é só de estudo. Licença de técnico de HVAC segue as regras do seu estado e da sua cidade.
